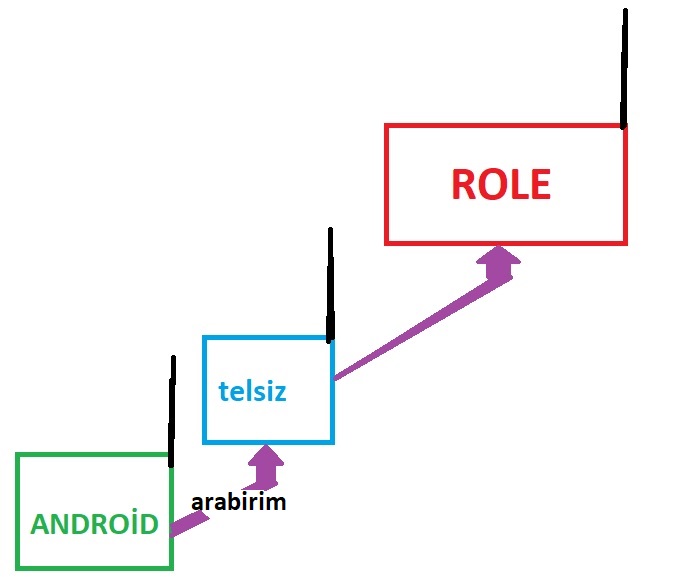

| SİSTEMİN MANTIGI |
Gerekli malzemeler ;
Telefon kulaklıgı (Tercihen görseldeki samsung modeli)

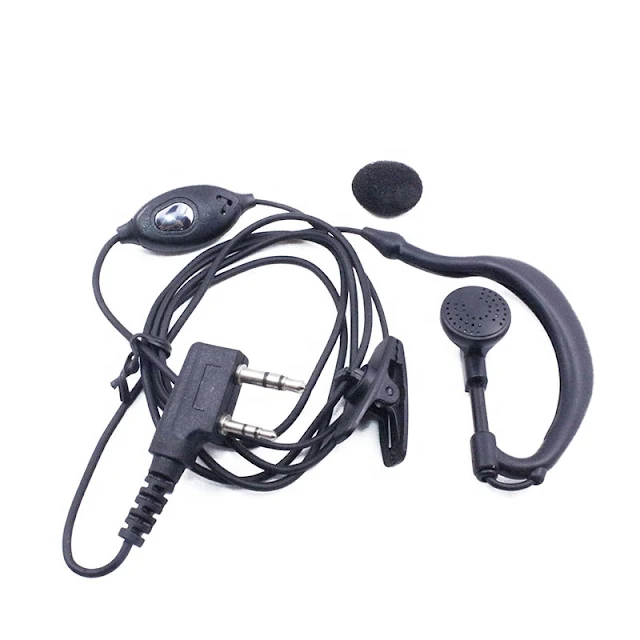

Telsiz (Tercihen baofeng)
Android bir cihaz (Telefon , tablet vb)
Aslında çarpazlama mantıgı ile çalışıyor bilmemiz gerekki bu işlemde 2 kulaklıgıda feda etmemiz gerekli.
Telsizin kulaklıgının kablosunu kesip telefon kulaklıgının içindeki mikrofonu çıkarıp + ve - olmak üzere mikrofonun çıkışına lehimliyoruz fakat burdaki kablolarda + ve - renk olarak belirtilmemiş ikiside aynı renk deneme yanılma yöntemi ile buluyoruz (eger mandal attıgınızda telsiz duyuyorsa dogru çalışıyordur)
Telsiz mikrofonunu içini açıp mikrofonun lehimini söküp , telefon kulaklıgının içinden çıkan 2 kablo ile + ve - olmak üzere lehimliyoruz bu kablolarda kırmızı ve siyah olmak üzere renklendirilmedigi için deneme yanılma yolu ile buluyoruz ( Yazılıma baglayınca internet üzerinden tx yapıyorsa bu işlem başarılı olmuş demektir )
-----------
Şimdi donanımsal kısmı bitirdik ve yazılımsal kısmı kaldı !
Zello programını indirip android cihazımıza kuruyoruz ardından bu programda bir oda kuruyoruz (Tercihen şifreli olsun amatörlerden başkasının erişimini engellemek için) ve android cihazımıza kulaklık jakını baglayıp zellodan VOX özelligini açıyoruz ardından telsizimize hangi frekansa cross yapılacaksak o frekansa çekiyoruz burdan sonra telsizimize de kendi jakını takıp telsizimizin VOX unu 1 e getiriyoruz ardından sistem çalışır hale gelecektir.
Zellodan konuşanın sesi az geliyorsa android cihazın sesini açın rf den konuşan kişinin sesi az geliyorsa telsizin sesini açıp kapatın.
Daha fazla detay için telegram grubumuza katılmayı unutmayın.
Örnek video :
TA5AAX
OPR.GÖRKEM MERT ONUR YAVUZ
