Gerekli malzemeler ;
![]() |
USB to TTL UART Seri Kablo - PL2303HX |
![]() |
8 pin mini din erkek konnektör |
Yapım aşaması;

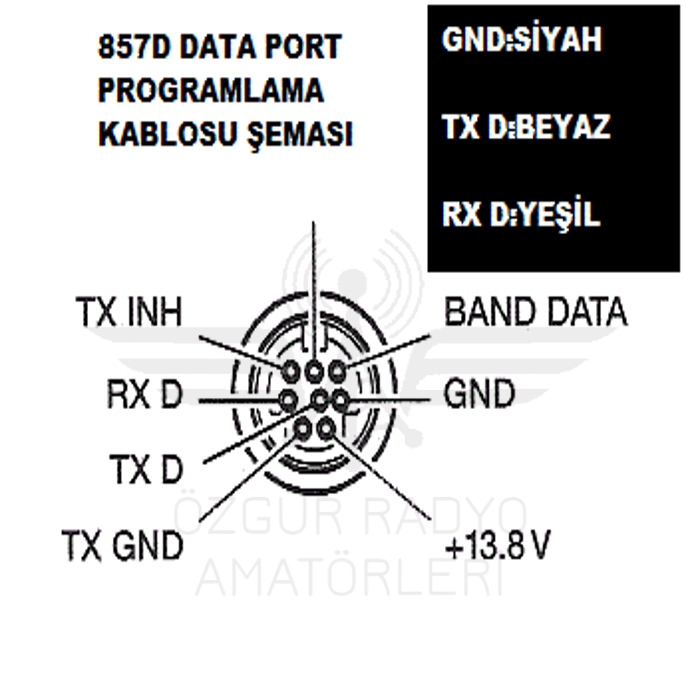

Öncelikle PL2303HX kablomuzun kırmızı ucunu en dipten kesiyoruz ve geriye siyah beyaz ve yeşil kalıyor ardından lehim vasıtası ile aşagıdaki verdigim şemadaki gibi 8 pin konnektöre lehimlemelerimizi yapıyoruz.
Ardından 8pin konnektörün koruyucu muhafazasını kapatıyoruz , cihazın data girişine baglayıp üstteki sag ve sol yönleri gösteren 2 ok tuşlarına basılı tutup kapalı olan cihazımızı açıyoruz ardından cihazımız programlama modunda açılacaktır chirp üzerinden cihazı programlayabilirsiniz yardıma ihtiyacınız var ise bizlere ulaşmayı unutmayın.
GÖRKEM MERT ONUR YAVUZ
TA5AAX
